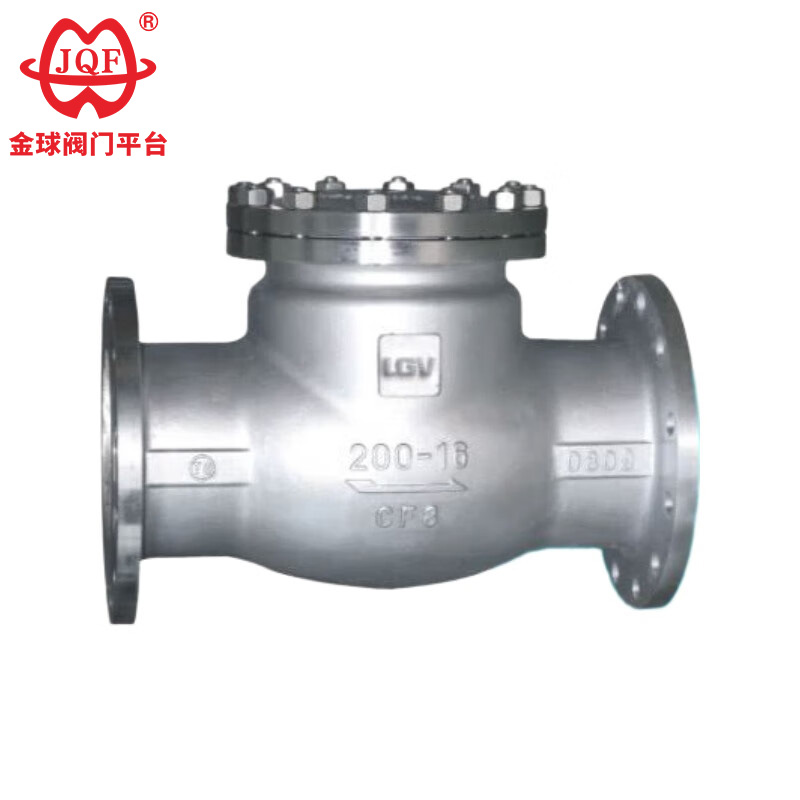

Jinqiu Valve, професионален производител на повратни вентили од не'рѓосувачки челик во Кина, кој произведува повратни вентили од не'рѓосувачки челик, чии краци за вртење користат сферична конструкција за поврзување на спојот на рачката за клацкање и дискот на вентилот. Ова му овозможува на дискот на вентилот да има одреден степен на слобода во опсег од 360 степени и обезбедува соодветна компензација на микро-позицијата.
Овие вентили се широко користени во хемиската, металуршката и фармацевтската индустрија. Проверете ги вентилите од нерѓосувачки челик од типот H44W и H44Y се користат во системите за цевки, првенствено за да се спречи повратен проток на медиумот, да се спречи враќањето на пумпата и неговиот погонски мотор и да се спречи истекување на медиумот во контејнерите. Проверените вентили може да се користат и во цевководи каде притисокот може да биде поголем од оној на главниот или помошниот систем.
1. Низок пад на притисокот: Дизајнот со целосна дупка на обратниот вентил од нерѓосувачки челик обезбедува минимална отпорност на проток кога е отворен, заштедувајќи ја енергијата во системот.
2. Целосно автоматско работење: Повратниот вентил од нерѓосувачки челик не бара надворешно напојување или рачна интервенција; работи исклучиво врз основа на протокот и притисокот на линијата.
3. Сигурно запечатување: Нуди метално-метал или еластично (меко) седиште за да се спречи повратен проток.
4. Цврст и едноставен дизајн: обратниот вентил од нерѓосувачки челик има малку подвижни делови, висока доверливост и бара минимално одржување.
| модел | H44W-16P~250 | |
| Работен притисок (MPa) | 1,6~25 | |
| соодветна температура (℃) | ≤550 | |
| Соодветни медиуми | Слаб корозивен медиум | |
| материјал | Тело, хауба, диск | Хром никел-титаниум не'рѓосувачки челик |
| Површина за запечатување | Тело запечатено | |
| Име на дел | Име на материјалот | |||
| Тело | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| капа | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Плоча со вентили | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Површина за запечатување | Тело / STL | Тело / STL | Тело / STL | Тело / STL |
| Вратило на вентилот | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Заптивка | Флексибилен графит | Флексибилен графит | Флексибилен графит | Флексибилен графит |
| болт | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Орев | A194 8 | A194 8M | A194 8 | A194 8M |
| Работна температура | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Соодветни медиуми | Слаб корозивен | Слаб корозивен | Слаб корозивен | Слаб корозивен |
| Номинален дијаметар DN | Главните димензии и димензиите на поврзувањето | ||||||
| L | D | Д1 | Д2 | b | З-д | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
