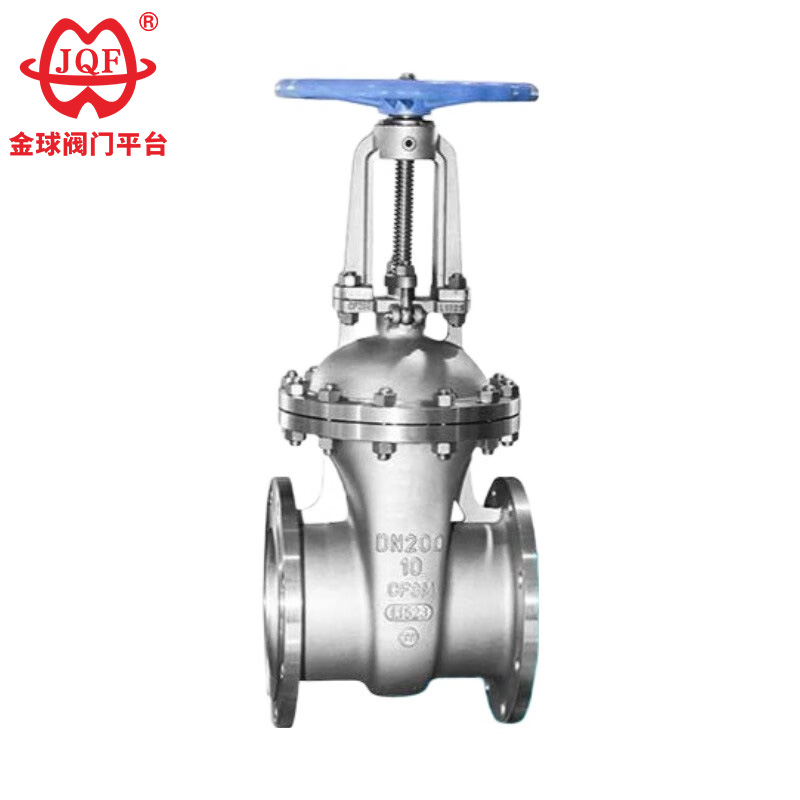

GB Стандарден вентил за порта од нерѓосувачки челик

Фабриката JQF Valve е посветена на истражување, развој, производство и сервис на тела на вентили. Со зрел дизајн, извонредна изработка и професионални решенија на лице место, го заслуживме признанието и пофалбите на нашите корисници. Нашиот висококвалитетен GB стандарден вентил од нерѓосувачки челик е произведен според строгите стандарди 6S, со одлична изработка, висока цврстина, силна цврстина и отпорност на висок притисок со спречување на пукнатини. Со нетрпение очекуваме да соработуваме со вас.

Испрати барање

Опис на производот

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Клучни мерки на претпазливост:

1. Инспекција пред инсталацијата: Потврдете ја компатибилноста на материјалот на вентилот со течен медиум, температура и притисок. Проверете ја крајната страна на издржливиот вентил од не'рѓосувачки челик GB за гребнатини. Осигурете се дека материјалот на заптивката ги исполнува барањата за употреба и потврдете дека завртките/навртките ги исполнуваат барањата за цврстина.
2. Порамнување на инсталацијата: Не присилувајте го порамнувањето. Неусогласеноста може да доведе до деформација на седиштето на вентилот, истекување или структурен стрес. Поддржете го цевководот независно во близина на вентилот. Затегнете ги завртките постепено во секвенца во форма на ѕвезда додека не се постигне униформа вртежен момент. Откако системот ќе работи 24-48 часа, повторно затегнете ги завртките.
3. Работни процедури: Висококвалитетниот GB стандарден вентил од нерѓосувачки челик треба да биде целосно отворен или целосно затворен - делумното отворање ќе ја забрза ерозијата на седиштето/плочката на вентилот со течност со голема брзина. Работете само со рачното тркало; никогаш не користете клуч/лост. Стеблото на вентилот мора да се подмачкува квартално.
4. Тестирање и одржување: По инсталацијата, пред пуштањето во работа на системот, треба да се изврши тест за статички притисок на стандардниот вентил за портата од не'рѓосувачки челик GB при 1,5 пати поголем од номиналниот притисок PN. За време на тестирањето, вентилот треба да биде изолиран од опремата низводно.
5. Складирање и ракување: Вентилите треба да се чуваат во затворени простории и заштитени од влага. Пред инсталацијата, крајните капачиња треба да останат во поставената положба.

Карактеристики

1. GB Стандарден вентил од нерѓосувачки челик е направен од аустенитен нерѓосувачки челик, кој има одлична отпорност на корозија од оксидирачки кисели медиуми.
2. Кога медиумот тече низ GB стандардниот вентил од нерѓосувачки челик, насоката на протокот останува непроменета, што резултира со низок отпор на течноста.
3. Насоката на движење на портата е нормална на насоката на проток на медиумот, што резултира со мал вртежен момент на отворање и затворање и работа без напор.
4. Насоката на проток на медиумот е неограничена, без нарушување на протокот на течноста или намалување на притисокот. Медиумот може да тече од двете страни на вентилот на портата, постигнувајќи ја намената. Тој е особено погоден за цевководи каде што насоката на проток на медиумот може да се промени.
5. Стандардниот вентил за портата од не'рѓосувачки челик GB е вертикално инсталиран во телото на вентилот, што резултира со кратка структурна должина.
6. Стандардниот вентил на портата од нерѓосувачки челик GB има добри перформанси на запечатување. Абењето на површината за заптивање е минимално кога е целосно отворено.

Извршен стандард

Спецификации за дизајн: GB / T 12234
Должина на структурата: GB / T 12221
Прирабница за поврзување: JB / T 79.1
Тест и проверка: JB / T 9092
Притисок - Температура: GB / T 9131
Идентификација на производот: GB / T 12220

Параметри за изведба

Номинален притисок PN (MPa)	случај	тест притисок (MPa)		Запечатени
Номинален притисок PN (MPa)	случај	Запечатена (течност)	Заптивка (гас)	Запечатени
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Соодветна средна и применлива температура

Материјал за школка	Соодветни медиуми	Применлива температура (℃)
Хром никел титаниум челик (тип P)	Азотни киселини	≤200
Хром никел молибден титаниум челик (Р тип)	Оцетна киселина	≤200

Главниот дел материјал

Тело, хауба	Плоча со вентил, седиште	Стеблото на вентилот	Матични орев	филер	Рачно тркало
Хром никел титаниум челик	Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид	Хром никел-титаниум не'рѓосувачки челик	Алуминиумска бронза	Тефлон	Податливо железо
Хром никел молибден титаниум челик	Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид	Хром никел-титаниум не'рѓосувачки челик	Алуминиумска бронза	Тефлон	Податливо железо

Главниот облик и димензиите на врската

Номинален дијаметар	Главните димензии и димензиите на поврзувањето
Номинален дијаметар	L	D	Д1	Д2	b	З-д	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

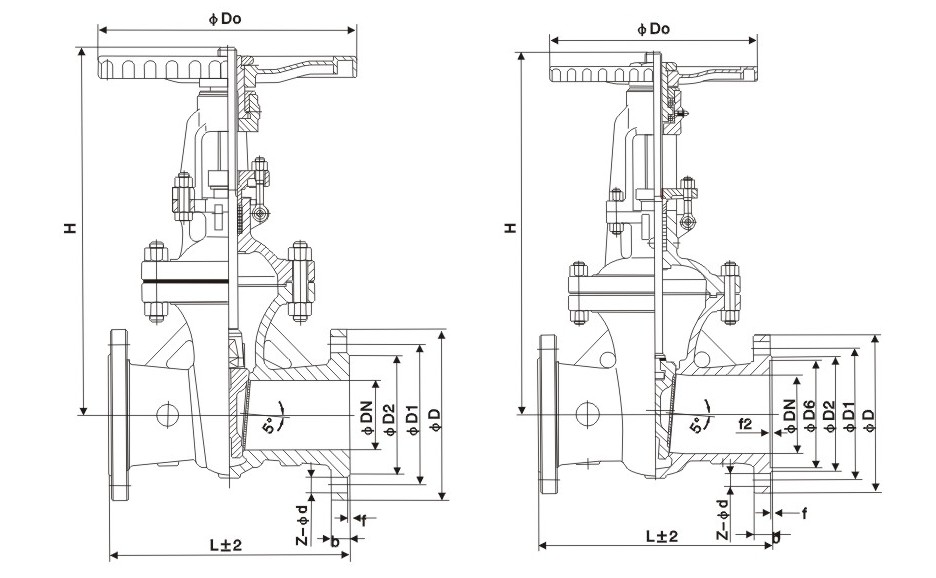

Слика на структурата
