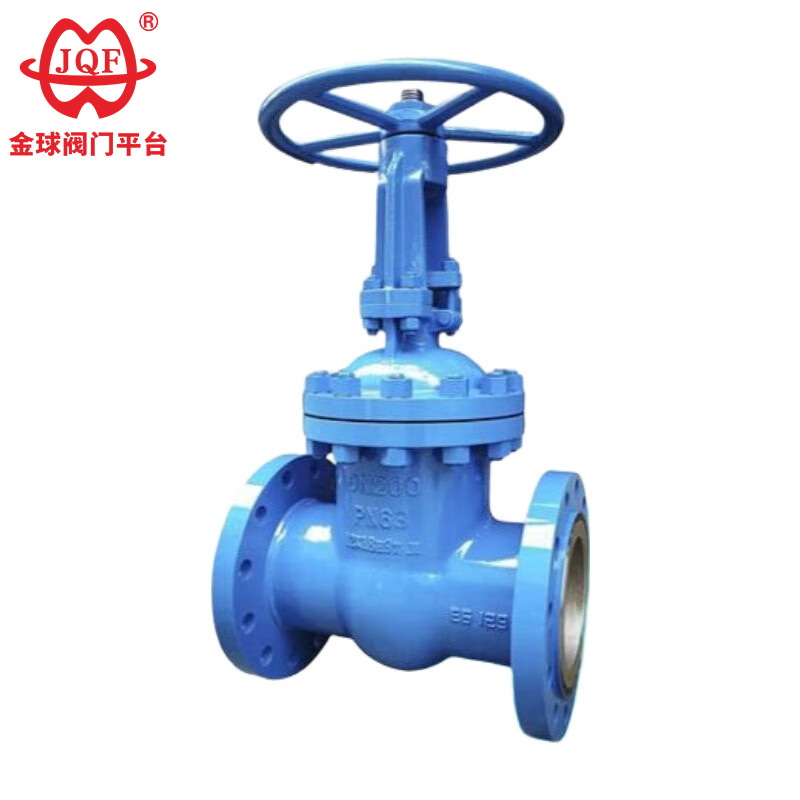

Фабриката JQF Valve произведува висококвалитетни GB стандардни прирабнички вентили, кои се широко користени во петрохемиски, топлинска енергија и други цевководи за нафтени производи и пареа како уреди за отворање и затворање за поврзување или отсекување на цевководните медиуми. Со избирање на различни материјали, прилагодените GB стандардни прирабнички вентили на портата се погодни за различни медиуми како што се вода, пареа, масло, азотна киселина, оцетна киселина, силни оксидирачки медиуми и уреа, и се достапни во рачна, косена опрема и верзии со електричен погон.
Проверки пред инсталацијата
Потврдете ја компатибилноста на материјалот на стандардните прирабнички вентили на портата со флуиден медиум, температура и притисок. Проверете ги лицата на прирабниците за гребнатини, уверете се дека материјалот на заптивката одговара на условите за сервисирање и потврдете дека завртките/навртките ги исполнуваат барањата за јачина.
Порамнување на инсталацијата
Никогаш не ги порамнувајте стандардните вентили со прирабници на GB. Неусогласеноста предизвикува искривување на седиштето, протекување или структурен стрес. Поддржувачки цевководи независно во близина на вентилот. Затегнете ги завртките постепено со ѕвездена шема до рамномерен вртежен момент. Вртете се по 24–48 часа од работата на системот.
Оперативна дисциплина
Целосно отворете ги или затворете ги стандардните прирабнички вентили на портата на GB - делумно отворените позиции ја забрзуваат ерозијата на седиштето/портата од протокот со голема брзина. Користете само рачни тркала; избегнувајте клучеви/лостови. Подмачкувањето на стеблото (маст од EP-одделение) е задолжително квартално.
Тестирање на одржување
Хидростатички тестирајте ги стандардните прирабнички вентили на портата по инсталацијата со 1,5× PN пред да го пуштите системот во работа. Изолирајте ги вентилите од опремата низводно за време на тестирањето. Годишно: проверувајте ја затегнатоста на жлездата за пакување, корозијата на стеблото и интегритетот на прирабничките зглобови. Веднаш заменете ги истрошените прстени за пакување за да ги спречите неизбежните емисии.
Ракување со складирање
Чувајте ги вентилите во затворени простории, заштитени од влага. Чувајте ги крајните капачиња до инсталацијата.
1. Дизајн со висока ефикасност: GB стандардните прирабнички вентили на портата имаат рационално конфигуриран дизајн кој ефикасно го користи просторот, постигнувајќи супериорна стабилност на телото на вентилот, минимизиран отпор на течности и оптимизиран коефициент на проток.
2. Зголемен век на заптивки: Интерфејсот за запечатување користи не'рѓосувачки челик и карбид, минимизирајќи го абењето и значително го продолжува работниот век.
3. Сигурно и лесно за ракување: Флексибилното пакување од графит обезбедува сигурен интегритет на заптивките, што резултира со непречено работење и минимален работен вртежен момент.
4. Разновидни методи на активирање: GB стандардните прирабнички вентили на портата се компатибилни со различни механизми за активирање, вклучително и рачни, пневматски, електрични и погонски брзини, за да се исполнат различните барања за примена.
5. Разновидни структури: Достапни во различни структурни конфигурации, вклучувајќи флексибилни клинови единечни порти, крути клинови единечни порти или паралелни (двојни) порти.
Спецификации за дизајн: GB / T 12234
Должина на структурата: GB / T 12221
Прирабница за поврзување: JB / T 79.1
Тест и проверка: JB / T 9092
Притисок - Температура: GB / T 9131
Идентификација на производот: GB / T 12220
| Номинален притисок PN (MPa) | случај | тест притисок (MPa) | Запечатени | |
| Запечатена (течност) | Заптивка (гас) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Материјал за школка | Соодветни медиуми | Применлива температура (℃) |
| Јаглероден челик (тип Ц) | Вода, пареа, масло | ≤425 |
| Хром никел титаниум челик (тип P) | Азотни киселини | ≤200 |
| Хром никел молибден титаниум челик (Р тип) | Оцетна киселина | ≤200 |
| Хром-молибден челик (тип I) | Вода, пареа, масло | ≤550 |
| Тело, хауба | Плоча со вентил, седиште | Стеблото на вентилот | Матични орев | филер | Рачно тркало |
| Јаглероден челик | Висококвалитетен јаглероден челик + карбид или нерѓосувачки челик | Хром нерѓосувачки челик | Алуминиумска бронза | Графитна азбестна амбалажа | Податливо железо |
| Хром никел титаниум челик | Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид | Хром никел-титаниум не'рѓосувачки челик | Алуминиумска бронза | Тефлон | Податливо железо |
| Хром никел молибден титаниум челик | Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид | Хром никел-титаниум не'рѓосувачки челик | Алуминиумска бронза | Тефлон | Податливо железо |
| Хром-молибден челик | Легуриран челик + карбид | Хром-молибден челик | Алуминиумска бронза | Флексибилен азбест | Податливо железо |

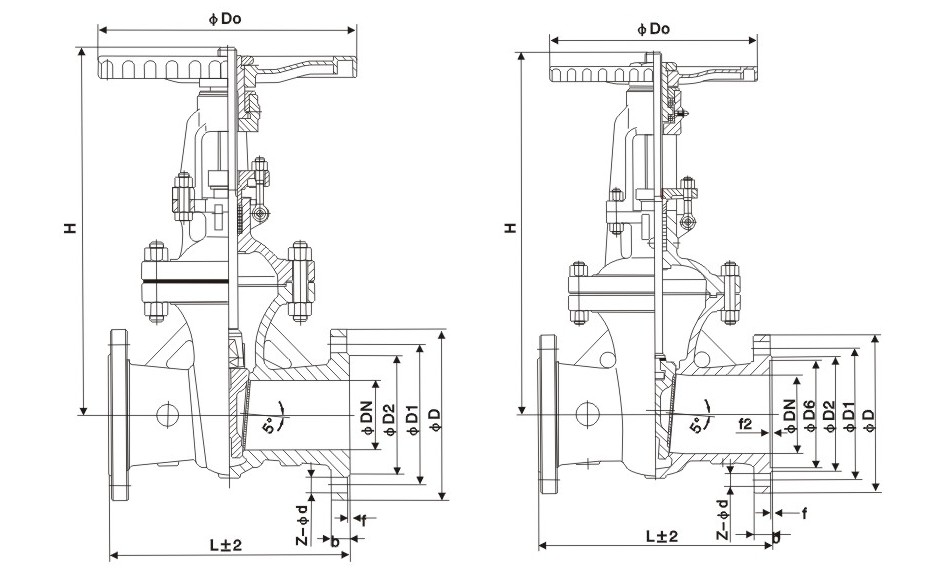

| Номинален дијаметар | Главните димензии и димензиите на поврзувањето | |||||||
| L | D | Д1 | Д2 | b | З-д | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
