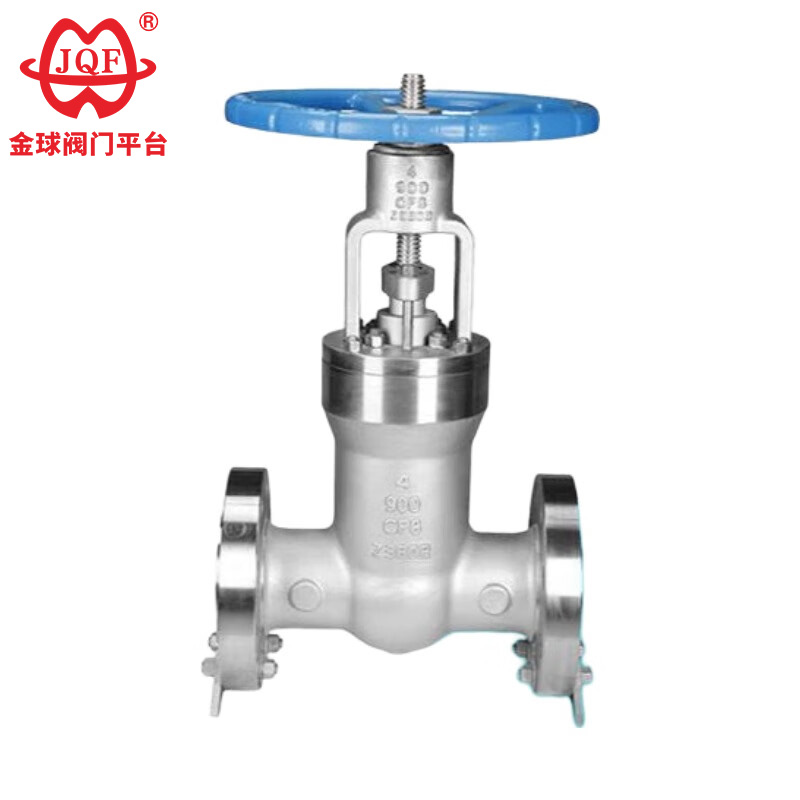

API портен вентил со висок притисок

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Извршен стандард

Критериуми за дизајн: API 600 / ASME B16.34
Должина на структурата ASME B16.10
Големина на заварување со задник ASME B16.5
Тест и проверка API 598
Притисок - Температура: ASME B16.34

Карактеристики

API вентилите на портата со висок притисок се нарекуваат и вентили на централата. Тие првенствено се користат во различни цевководни системи на термоелектрани, одговорни за поврзување или исклучување на протокот на медиумите (како што се вода или пареа). Во споредба со обичните вентили, извонредната карактеристика на вентилите на електраните е нивната способност да издржат многу високи температури и притисоци. Тие исто така имаат посебен дизајн - самозапечатувачка структура. Овој дизајн има предност: колку е поголем притисокот во системот, толку е подобар ефектот на запечатување. Овие карактеристики ги прават широко користени во специфични работни услови на висока температура и висок притисок и тешко се заменуваат со други производи за вентили.
1. Отворање и затворање без триење: Оваа карактеристика го решава проблемот со триењето помеѓу површините за заптивање на традиционалните вентили, што резултира со постабилни перформанси на запечатување.
2. Структура поставена одозгора: Откако ќе се инсталира вентилот на цевководот, доколку е потребна проверка или одржување, тоа може да се направи директно онлајн без да се отстрани. Ова значително го намалува времето на застој и ги заштедува трошоците за одржување.
3. Дизајн на едно седиште: Го елиминира проблемот со ненормалното зголемување на притисокот во шуплината на вентилот што влијае на безбедното користење.
4. Дизајн со низок вртежен момент: Стеблото на вентилот, дизајнирано со посебна структура, овозможува лесно отворање и затворање со минимална сила.
5. Структура за заптивање во облик на клин: вентилот на портата со висок притисок API ја користи механичката сила обезбедена од стеблото на вентилот за да ја притисне капијата во облик на клин врз седиштето на вентилот за да постигне запечатување, обезбедувајќи дека перформансите на запечатување на вентилот остануваат стабилни и не се засегнати од флуктуациите на притисокот на цевководот.
6. Структура на површината за заптивање со самочистење: Кога портата на вентилот за портата со висок притисок API се навалува од седиштето на вентилот, течноста во цевководот тече рамномерно по целиот обем на заптивната површина на портата. Ова спречува течноста со голема брзина да еродира само еден дел од седиштето на вентилот, а исто така ги отстранува акумулираните нечистотии на површината за заптивање, постигнувајќи самочистење.

Параметри за изведба

Главниот дел материјал

Главниот облик и димензиите на врската
