Руски стандарден портен вентил

JQF Valve е голем производител на вентили во Кина, кој интегрира научно истражување, развој, дизајн, производство, продажба и сервис. Овој висококвалитетен руски стандарден вентил за портата што се наоѓа во залиха, вентил за портата со стебло што не се издигнува е направен од дуктилно железо и е опремен со еластичен гумен заптивен прстен за да се обезбеди сигурно запечатување и издржливост. Неговата компактна структура обезбедува висока цврстина и сигурност, додека еластичниот дизајн на портата спречува деформација при ненормални оптоварувања или температури. Вентилот е опремен со тркалачки лежишта за лесно ракување во поголеми димензии и поддржува приспособени материјали и опции за седишта за да се исполнат различни работни услови.

Испрати барање

Опис на производот

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Архитектура на флуидна динамика оптимизирана за простор: Структурно оптимизираниот дизајн на шасијата му обезбедува на телото на вентилот исклучителна цврстина и непречена геометрија на проток, минимизирајќи го падот на притисокот.
2. Напредна композитна површина за заптивање: Рускиот стандарден вентил за порта користи сопствена металуршка технологија за комбинирање на легури отпорни на корозија со матрица од волфрам карбид, постигнувајќи исклучително долг животен век што ги надминува индустриските стандарди.
3. Оперативен систем на стебло без триење: Анизотропните прстени за пакување од графит обезбедуваат заптивка на стеблото со нула истекување додека обезбедуваат јасно активирање со низок вртежен момент за лесно и без напор ракување.
4. Интеграција за активирање со повеќе режими: Рускиот стандарден вентил за порти нуди сеопфатна компатибилност со активирање, вклучувајќи рачни тркала, пневматски актуатори, електрични мотори и планетарни редуктори за брзини, што овозможува универзално распоредување.
5. Платформа за топологија на дискови на вентили што може да се конфигурира: Три различни конфигурации за запечатување: флексибилна единечна порта приспособлива на притисок, цврста единечна порта со големо оптоварување и двонасочна двојна паралелна порта.

Стандарди за имплементација

Спецификации за дизајн: GB / T 12234
Должина на структурата: GB / T 12221
Прирабница за поврзување: r0CT12815-08-I
Тест и проверка: JB / T 9092
Притисок - Температура: GB / T 9131
Идентификација на производот: GB / T 12220

Параметри на изведба

Номинален притисок PN (MPa)	случај	тест притисок (MPa)		Запечатени
Номинален притисок PN (MPa)	случај	Запечатена (течност)	Заптивка (гас)	Запечатени
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Соодветна средна и применлива температура

Материјал за школка	Соодветни медиуми	Применлива температура (℃)
Јаглероден челик (тип Ц)	Вода, пареа, масло	≤425
Хром никел титаниум челик (тип P)	Азотни киселини	≤200
Хром никел молибден титаниум челик (Р тип)	Оцетна киселина	≤200
Хром-молибден челик (тип I)	Вода, пареа, масло	≤550

Главниот дел материјал

Тело, хауба	Плоча со вентил, седиште	Стеблото на вентилот	Матични орев	филер	Рачно тркало
Јаглероден челик	Висококвалитетен јаглероден челик + карбид или нерѓосувачки челик	Хром нерѓосувачки челик	Алуминиумска бронза	Графитна азбестна амбалажа	Податливо железо
Хром никел титаниум челик	Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид	Хром никел-титаниум не'рѓосувачки челик	Алуминиумска бронза	Тефлон	Податливо железо
Хром никел молибден титаниум челик	Нерѓосувачки челик, нерѓосувачки челик + цементиран карбид	Хром никел-титаниум не'рѓосувачки челик	Алуминиумска бронза	Тефлон	Податливо железо
Хром-молибден челик	Легуриран челик + карбид	Хром-молибден челик	Алуминиумска бронза	Флексибилен азбест	Податливо железо

Главниот облик и димензиите на врската

Номинален дијаметар	Главните димензии и димензиите на поврзувањето
Номинален дијаметар	L	D	Д1	Д2	b	З-д	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

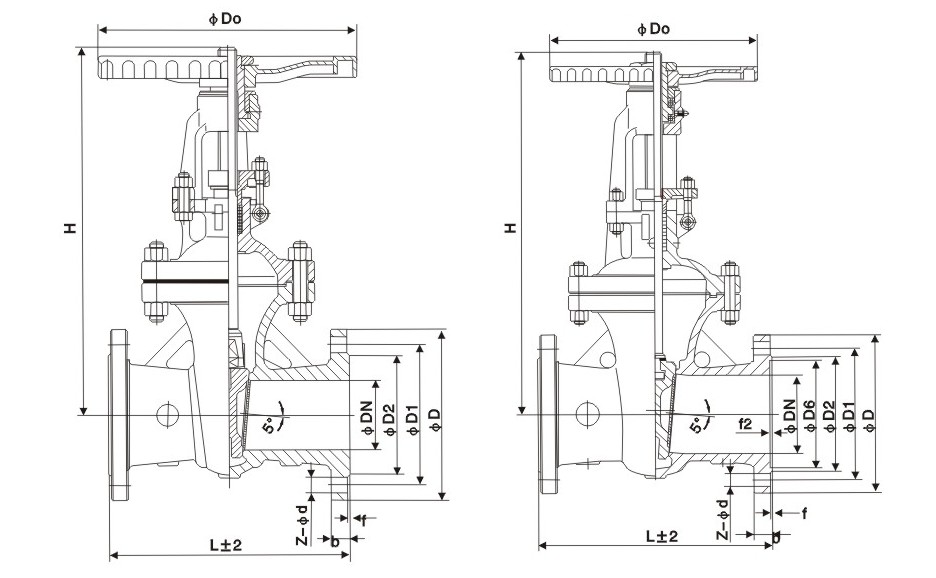

Слика на структурата
