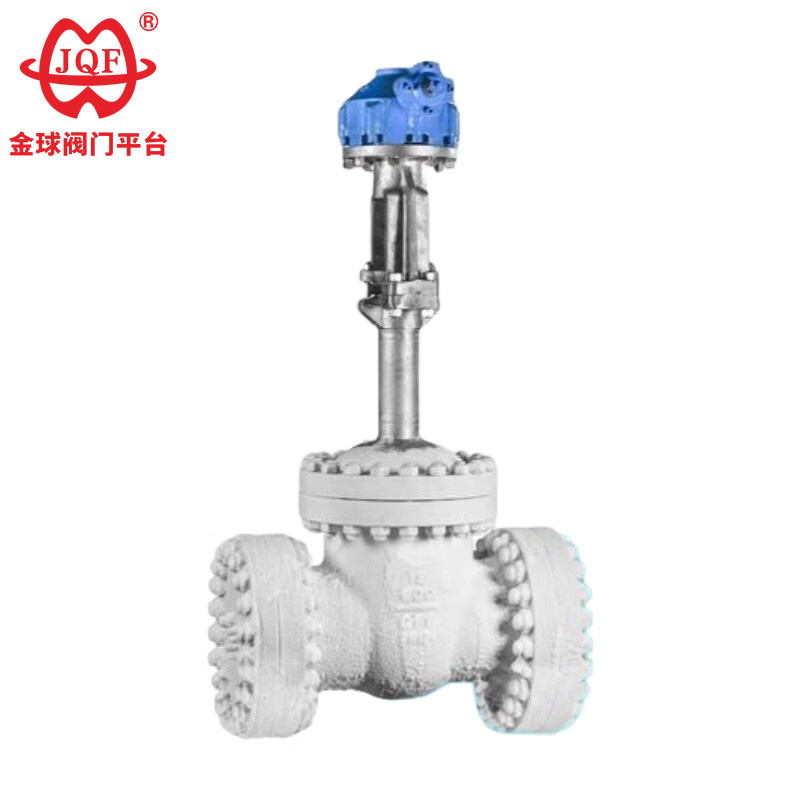

Криогенски вентил од нерѓосувачки челик

JQF Valve е производител на вентили со повеќе од 20 години во Кина, првенствено произведува топчести вентили, вентили за порти, глобус вентили, вентили за пеперутка и електромагнетни вентили. Нашиот висококвалитетен криогенски вентил од нерѓосувачки челик е специјално дизајниран за екстремни работни услови со температури под -46°C. Погоден е за криогени медиуми како што се метан, течен природен гас, хексен, јаглерод диоксид, течен амонијак, течен кислород, течен азот и течен водород.

Испрати барање

Опис на производот

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Параметри на изведба

модел		DZ40Y-16	DZ40Y-25
Работен притисок (MPa)		1.6	2.5
соодветна температура (℃)		LC3≥-101;LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
материјал	филер	Баптистичка тетрафлуороетиленска азбестна јаже
	Рачно тркало	QT450-10
	Матични орев	ZCuA110Fe3
	Стеблото на вентилот	1Cr18Ni9Ti
	Заптивка	Азбест со ниска температура

Карактеристики

1. Неутрализација на притисокот во шуплината: Инженерскиот отвор за балансирање на притисокот интегриран во влезната страна на вентилот на криогениот вентил на портата од нерѓосувачки челик активно ги неутрализира разликите во притисокот, спречувајќи штетните медиуми да се акумулираат во шуплината на вентилот.
2. Термодинамички оптимизиран капак: Висината на капакот динамички се пресметува врз основа на работниот температурен профил за да се одржи компресивниот интегритет на пакувањето на стеблото во текот на температурниот циклус.
3. Калибрација на триболошки материјал: Прецизните спецификации на материјалите за пакување прстен и дихтунзи обезбедуваат хемиска стабилност во наведениот опсег на работна температура.
4. Гаранција за металуршки перформанси: хемискиот состав и кристалната структура на компонентите се ригорозно потврдени за да се обезбеди цврстина на удар и еластичност низ широк температурен опсег.
5. Архитектура на универзален интерфејс: Различни стандардни конфигурации на прирабници и опции за морфологија на запечатување за криогенскиот вентил за портата од нерѓосувачки челик ги задоволуваат глобалните барања за интеграција на цевките.

Главниот облик и димензиите на врската

Номинален дијаметар	Главните димензии и димензиите на поврзувањето
Номинален дијаметар	L	D	Д1	Д2	b	З-д	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

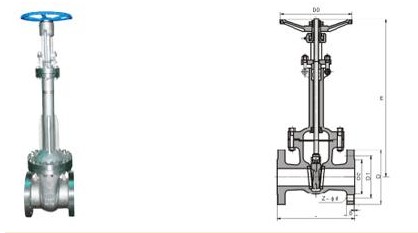

Слика на структурата

Сите текстови, податоци и слики во оваа статија се само за референца. Ако треба да видите повеќе перформанси на производот, големина на структурата, цена и други детали. Ве молиме контактирајте со нас.
