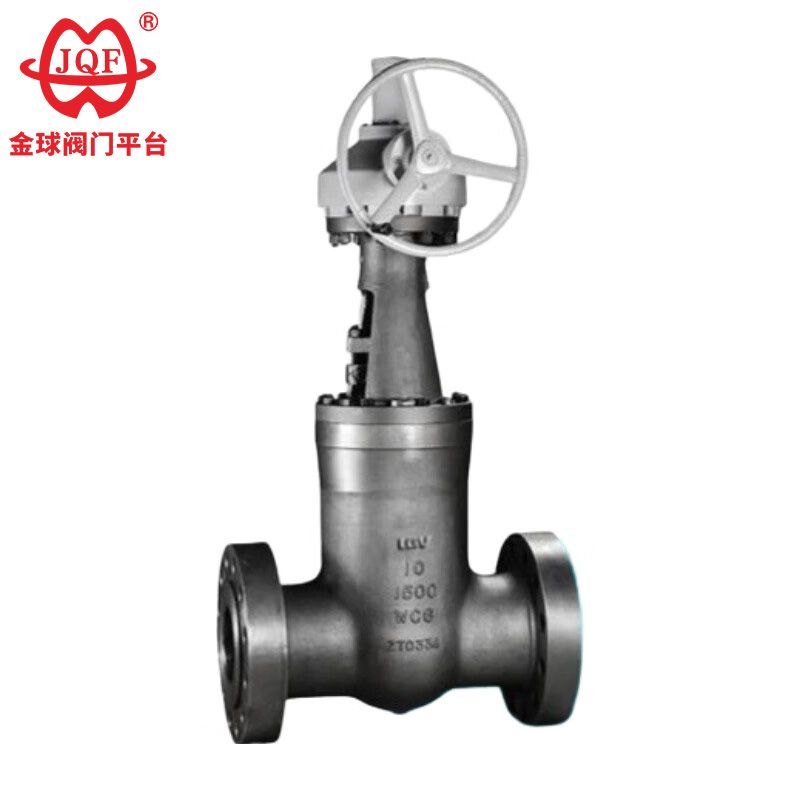

Вратите вентили со висока температура, исто така познати како вентили за електрани, првенствено се користат во цевководните системи на различни системи во термоелектраните за исклучување или поврзување на медиумот на цевководот. Применлив медиум: некорозивен медиум како што се вода и пареа.
Принципот на погон на нула триење на вентилот на портата со висока температура ги надминува вродените ограничувања на традиционалните вентили, имено, постепеното намалување на интегритетот на заптивката поради абење на површината за време на работата. Високиот температурен вентил на портата има дизајн на горниот влез, што овозможува директно одржување преку Интернет додека цевководот останува под притисок, што значително ги намалува времето на прекин на опремата и оперативните трошоци без депресуризација на системот.
Интегрираната структура на седиштето ги спречува заробените медиуми да создадат опасни услови за прекумерен притисок, елиминирајќи го потенцијалниот ризик од зголемување на притисокот во комората и избегнувајќи ги прекршувањата на безбедносните прописи.
Интегрираниот погонски систем со низок вртежен момент, со неговата внимателно дизајнирана геометрија на стеблото, бара минимално рачно ракување - дури и при диференцијали со висок притисок, обично може лесно да се ракува преку компактно рачно тркало.
Доверливоста на заптивањето произлегува од механички управуван механизам за клин кој го пресметува потисокот на стеблото за насилно да го заглави дискот на вентилот со седиштето. Овој сигурен механички ангажман обезбедува херметички затворање, без влијание на флуктуациите на притисокот на цевководот, гарантирајќи постојани перформанси во различни опсези на работа. Истовремено, течноста од цевководот генерира рамномерен проток на граничен слој од 360° низ целиот обем на седиштето, ублажувајќи ги жариштата на ерозијата предизвикани од турбулентни удари и активно испирање на депозитите на честички од критичните области за запечатување.
Во споредба со другите производи на вентили, вентилите на портата со висока температура се карактеризираат со висока температура и висок притисок и уникатен дизајн за самозапечатување. Колку е поголем притисокот, толку е посигурно запечатување. Поради перформансите и техничките карактеристики, посебните работни услови го прават производот да формира карактеристика што не може да се замени со други производи.
Стандард за дизајн: GB / T 12234-2007
Должина на структурата GB / T 12221-2005
Големина на приклучок за заварување со задник NB / T 4704-2014
Тест и инспекција NB / T 4704-2014
Притисок - Температура: NB / T 4704-2014
| модел | PN | Работен притисок/MPa | соодветна температура/℃ | Соодветни медиуми | Тело |
| Z61Y-250 | 250 | 25 | ≤570 | пареа | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | пареа | WC9 |
| модел | материјал | ||||
| Тело | Плоча со вентили | капа | Мајка на стеблото | филер | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Флексибилен графит |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Флексибилен графит |
| DN | L | D | H | D0 | тежина/кг |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Сите текстови, податоци и слики во оваа статија се само за референца. Ако треба да видите повеќе перформанси на производот, големина на структурата, цена и други детали. Ве молиме контактирајте со нас.
