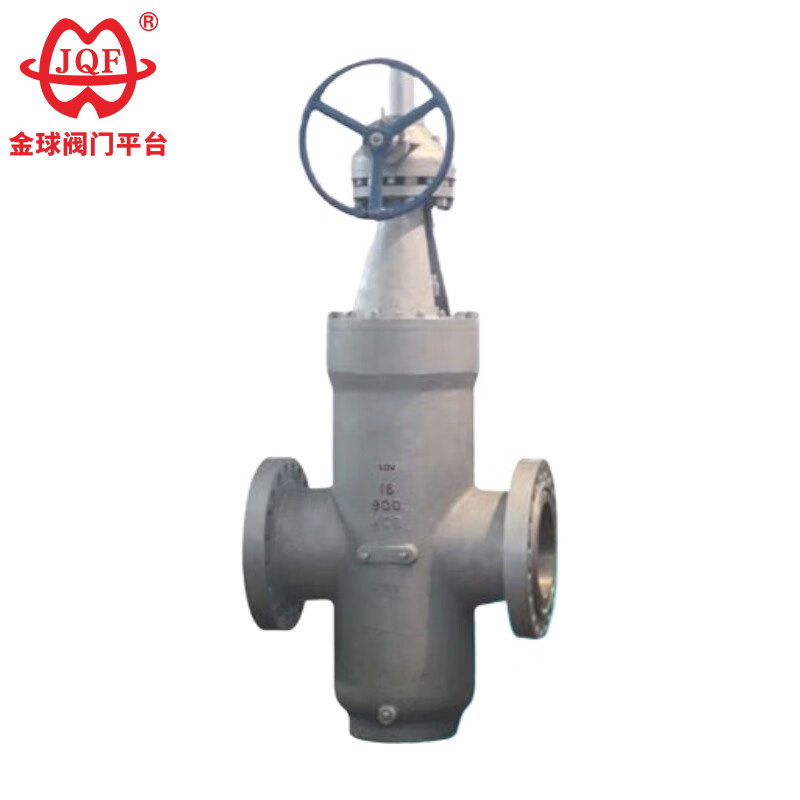

Рамен портен вентил

1. Дизајн со полна отвори за минимален отпор на проток
2. Чистење на цевководот со помош на четка,
3. Пловечко седиште за двонасочно запечатување
4. Низок вртежен момент на отворање и затворање
5. Лесно работење и механизми за ослободување од притисок и вбризгување на маснотии за да се обезбеди висока безбедност
6. Изведба со нула истекување.

Употреба на производот

JQF Valve произведува вентили со рамна врата, еден вид лизгачки вентил. Елементот за затворање може да биде единечна или двојна порта со механизам за проширување помеѓу. Притисокот на портата врз седиштето на вентилот се контролира со притисокот на медиумот што дејствува на пловечката порта или на седиштето на вентилот. Во случај на вентил со двојна порта, механизмот за проширување помеѓу двете порти го надополнува овој притисок.

Категории на производи

Структурни карактеристики

1. Лебдечко двонасочно запечатување
Прилагоденото седиште на вентилот за рамна врата овозможува двонасочно отворање и затворање, обезбедувајќи сигурно запечатување и флексибилно работење.
2. Тврд водечки материјал отпорен на корозија
Портата е опремена со водилки за прецизно позиционирање, а површината за заптивање е испрскана со анти-ерозивен слој од волфрам карбид.
3. Дизајн на отпорност на нула проток
Отпорност на висок притисок на телото на вентилот на рамната врата; кога е целосно отворен, директно проточниот канал приближува до цевка со еднаков дијаметар (отпорност на проток ≤ 0,03).
Повеќестепеното запечатување со композитно пакување на стеблото на вентилот го намалува коефициентот на триење за 40%.
4. Двостепен механизам за запечатување
Кога се затвора во насока на стрелките на часовникот:
Средниот притисок го турка седиштето на влезниот вентил за да формира примарна заптивка.
Портата го притиска седиштето на излезниот вентил за да формира двојно заптивка.
5. Револуционерно онлајн одржување
Структурата со двојна заптивка овозможува замена на ранливите делови без прекин на производството; оваа технологија води слични производи и на домашно и на меѓународно ниво.
6. Прогресивна контрола на отворање и затворање
Кога се отвора спротивно од стрелките на часовникот, портата се крева, а дупката за водење постепено се преклопува со каналот, постигнувајќи 100% целосно отворање на граничната положба.

Стандарди за дизајн

Дизајн и изработка на стандарди: JB / T 5298
Стандард за должина на структурата: JB / T 5298
Стандард за прирабница за поврзување: GB / T 9113
Оценка на температура на притисок: GB / T 12224-2005
Тест стандарди за тестирање: GB / T 13927-2008, JB / T 5298

Параметри на изведба

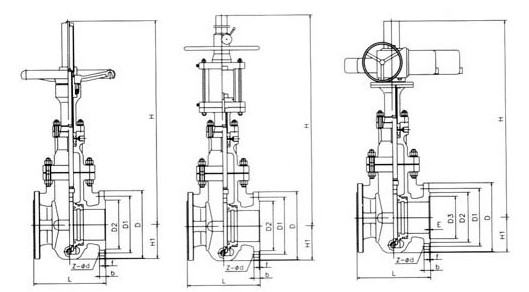

Главниот облик и димензиите на врската

Слика на структурата
