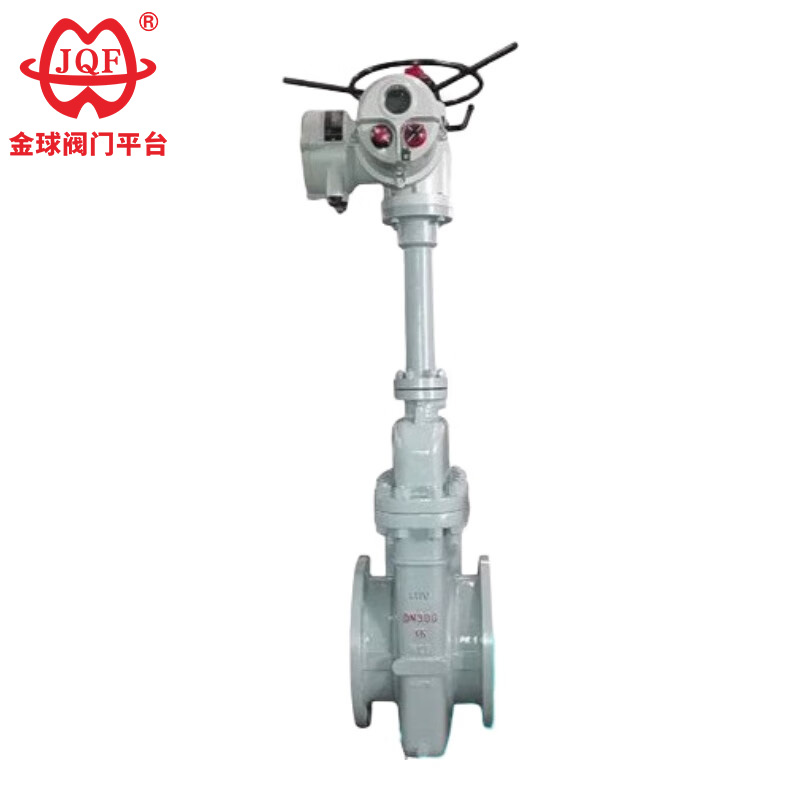

Електричен рамен вентил за врата

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Класификација според методот на активирање: Рачен паралелен вентил за капа, пневматски паралелен вентил за порти, електричен паралелен вентил за врата
2. Класификација по сценарија на примена: паралелен вентил за портата од типот на отвор, паралелен портен вентил од типот без отвор, паралелен портен вентил специфичен за нафтено поле, паралелен портен вентил за транспорт на цевковод, паралелен портен вентил на системот за гас

Структурни карактеристики

1. Лебдечки двонасочен печат
Пловечкото седиште на електричниот вентил со рамна врата овозможува двонасочно отворање и затворање, обезбедувајќи сигурно запечатување и флексибилно работење.
2. Материјал за водич кој е тврд отпорен на корозија
Портата е опремена со водилки за прецизно позиционирање, а површината за заптивање е обложена со антикорозивен слој од волфрам карбид.
3. Дизајн на отпорност на нула проток
Телото на вентилот на електричниот рамен вентил на портата има отпорност на висок притисок; кога е целосно отворена, правецот на проток е приближен на оној на цевка со ист дијаметар (отпорност на проток ≤0,03).
Стеблото на вентилот користи повеќестепена заптивка со композитно пакување, намалувајќи го коефициентот на триење за 40%.
4. Двостепен механизам за запечатување
Кога се затвора во насока на стрелките на часовникот:
Средниот притисок го турка седиштето на влезниот вентил за да формира примарна заптивка.
Портата го притиска седиштето на излезниот вентил за да формира двојно заптивка.
5. Револуционерно онлајн одржување
Структурата со двојно заптивка овозможува замена на абените делови без да се прекине производството; оваа технологија е водечка меѓу слични производи и на домашно и на меѓународно ниво.
6. Прогресивна контрола на отворање и затворање
Кога се отвора спротивно од стрелките на часовникот, портата се крева, а водичката дупка постепено се преклопува со каналот, постигнувајќи 100% целосно отворање во екстремната положба.

Стандарди за дизајн

Параметри за изведба

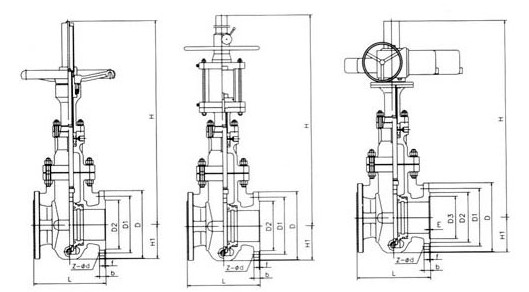

Главниот облик и димензиите на врската

Слика на структурата
