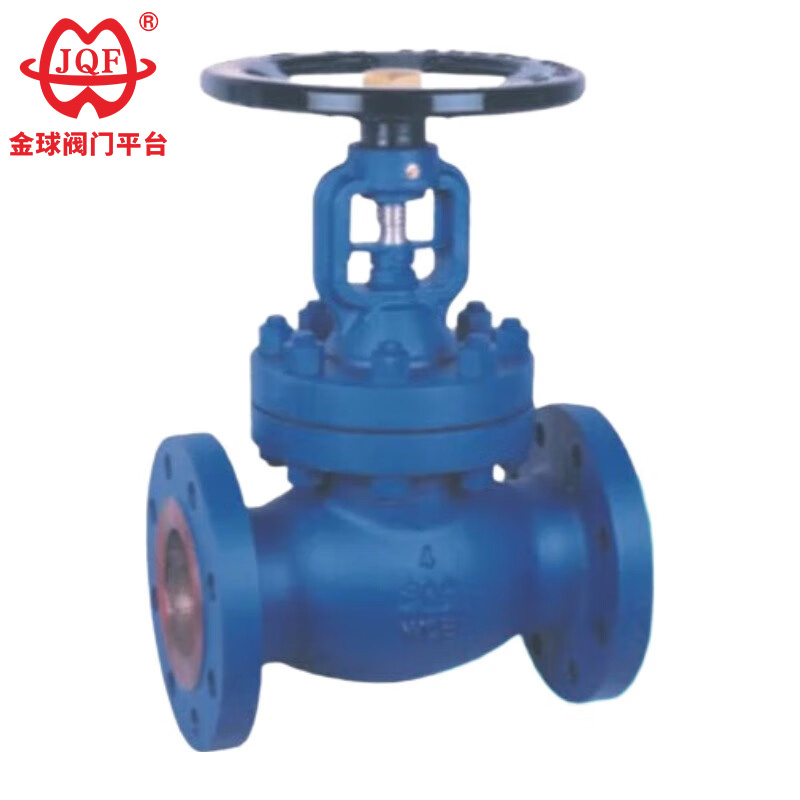

Вентил за глобус на под печат

JQF вентил Висококвалитетниот глобус вентил за заптивка со долу има внатрешна структура на мев. Долниот крај на мевот од не'рѓосувачки челик е заварен на вентилот, додека другиот крај е поставен помеѓу телото на вентилот и капакот на вентилот за да формира статичка заптивка. Мевот е заварен на стеблото на вентилот за да се одржат стабилни работни перформанси и да се спречат вибрациите на стеблото на вентилот предизвикани од вибрациите на вентилот. Идеален е за цевководи што пренесуваат пареа, запаливи, експлозивни, масло за пренос на топлина, висока чистота и токсични медиуми.

Испрати барање

Опис на производот

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Сеопфатна оптимизација на квалитет
Вентилот Bellow Seal Globe се одликува со рационална структура, сигурно запечатување и извонреден изглед.
2. Издржлива запечатувачка површина
Вентилот Bellow Seal Globe е зајакнат со легура на база на кобалт, што нуди отпорност на абење и корозија, низок отпор на триење и значително продолжен животен век.
3. Тројна заштита на стеблото
Вентилот Bellow Seal Globe се подложува на засилени процеси на термичка обработка и стврднување на површината, што резултира со извонредна отпорност на корозија и абење.
4. Двоен осигурителен печат
Каналите за проток со прав агол во комбинација со патентиран дизајн на мевови обезбедуваат побезбедно запечатување.
5. Интуитивна и визуелна позиција на отворање
Јасно означена положба на стеблото на вентилот за интуитивно работење.
6. Флексибилно прилагодување и приспособливост
Материјалите на компонентите, големините на прирабниците и спецификациите на интерфејсот може да се прилагодат за да се исполнат специфичните работни услови.

Карактеристики:

1. Вентилот Bellow Seal Globe во залиха има рационална структура и сигурно запечатување. Дизајнот на двојната робусна заптивка на мевот (мев + пакување) обезбедува нула истекување од стеблото на вентилот. Без загуба на течност ја подобрува безбедноста на опремата на постројката и ги исполнува стандардите за запечатување.
2. Запечатувачката површина на вентилот Bellow Seal Globe е обложена со тврда легура на ко-базирана, обезбедувајќи одлична отпорност на абење, отпорност на корозија и отпорност на триење, што резултира со долг работен век. Индикаторот за позиција на подигнување е поинтуитивен.
3. Стеблото на вентилот се подложува на обработка на гаснење и калење и површинско нитридирање, обезбедувајќи одлична отпорност на корозија и намалување на триењето; индикаторот за положба на подигање на стеблото на вентилот е поинтуитивен.

спецификации

тип на структура	ББ-БГ
Режим на возење	Прирачник
Режим на возење	пневматски
стандарди за дизајн	DIN3356
Должина на структурата	DIN3203
Поврзете ја прирабницата	DIN2543-2545
Тест и инспекција	DIN3230

Материјали за делови на производот

Сериски број	име	Материјал
1	Тело	GS-C25, CF8, CF3
2	Диск	2CR13, F304, F316
3	Игла на вратило	F304, F316
4	Склопување на мевови	F304, F316L
5	капа	GS-C25, CF8, CF3
6	филер	Флексибилен графит, тефлонски
7	Ракав под притисок	25#, F304, F316
8	Парчиња за позиционирање	25#, F304, F316
9	Матични орев	Легура на бакар ZQA19-4
10	Рачно тркало	Јаглероден челик
11	И капа	25#
12	Чаша за масло	месинг
13	Хексусни ореви	ASTMA193 2H, A193-8, A193-8M
14	Столпчиња	ASTMA193 B7, A193-B8, A193-B8M
15	Заптивка	Флексибилен графит + нерѓосувачки челик
16	Стеблото на вентилот	2Cr13, F3

Изгледот на производот и големината на структурата

Номинален дијаметар	Главните димензии и димензиите на поврзувањето
Номинален дијаметар	L	D	Д1	Д2	b	З-д	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
